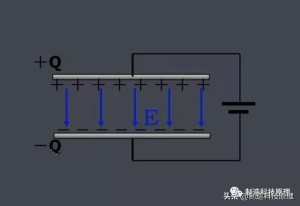

对电容的理解就是：是由两块金属电极之间夹一层绝缘电介质构成。电容决定式是：C=εS/4πkd，定义式是：C=Q/U，还有有一个它的特性隔直通交， 这也是大多数人对电容的理解吧，虽然知道电容是什么，但是具体起什么作用很少人能清楚。

电容的作用

电容的主要作用包括滤波、耦合、谐振、旁路、定时、负载、积分、微分，下面来说一说电容是怎么实现这些作用的。

滤波

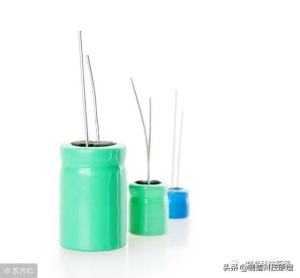

滤波电容即电解电容，正负极不能反接，都说滤波电容，那么到底滤掉的是什么波呢？

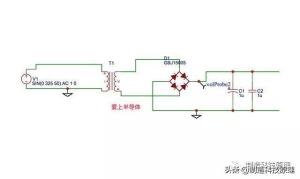

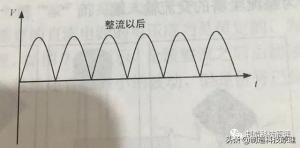

如上图所示，经过整流桥之后的波形如下所示

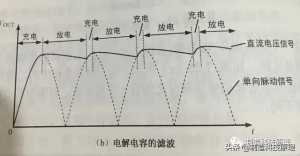

经过滤波电容之后的波形如下图所示，它的作用是把频繁变化大小的电压，稳定在一定值之内，电容的容量越大，波形越平滑，它的作用好似一个水桶，把水管里面流动的水流先收集起来，然后再通过水桶流出去，这样流出去的水流的流速会相对平缓，这就是所谓的滤波。如果觉得波形不够平滑，可以在后面加一个稳压管进行稳压，这样出来的波形会更加的平滑，滤波电容多应用在电路的电源部分。

旁路、耦合

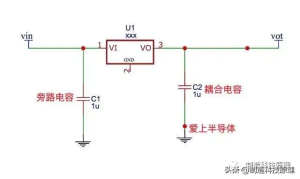

旁路电容和耦合电容的作用其实都是一样的，作用都是滤除高频信号，不一样的是他们所处在电路中的位置不一样，旁路电容所滤除的是输入信号的高频，而耦合电容滤除的是输出信号的高频。虽然说滤波电容进行滤波，但是对于高频信号，滤波电容是无能为力的，这时候需要在电路中并联一个适当的旁路或耦合电容，让高频交流电通过此电容流向地，以确保后续电路无高频信号，至于选择多大的旁路电容，要做到具体电路，具体分析。

负载电容

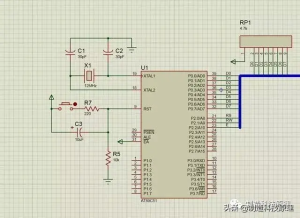

相信大家对负载电容很熟悉，下图中与晶振X1所并联的电容C1和C2就是负载电容，更换负载电容的容值可以调整晶振的频率，负载电容的容值很小，一般只有几十pf（1pF=10^-12F）,常用的容值有22pF、30pF、50pF、100pF。这个电容单片机官方一般都会给出，不需要我们去深究。
