今天的主角就是这位hp1005打印复印一体机 故障问题：复印打印不清晰，以前卡纸判断问题出在定影膜，准备更换。

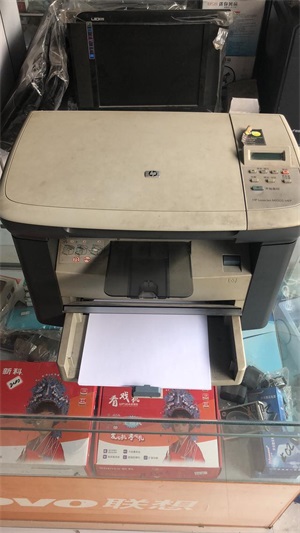

上图就是hp1005真身了，准备开拆

hp1005打印机图

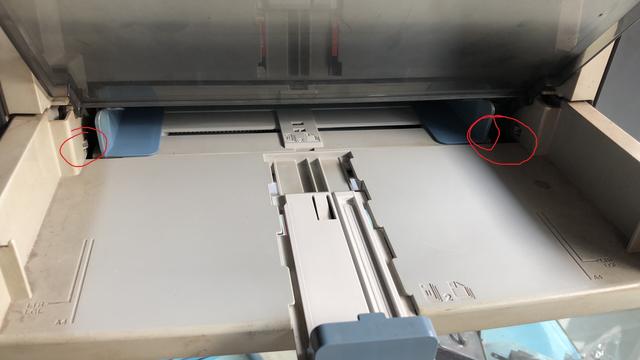

2：先拿下进纸托盘，左右两边红圈位置有卡扣，两边同时往里按同时往外一拉就出来了；

2

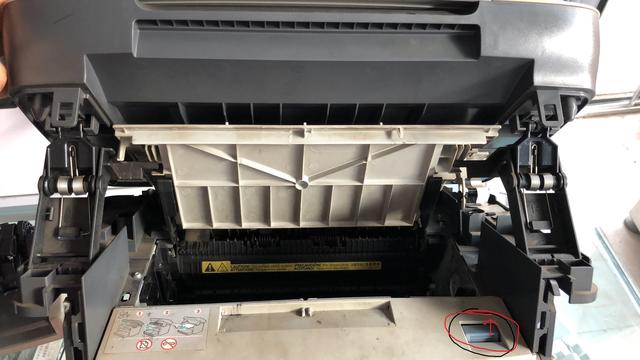

3：往里推动绿色按钮，打开上盖取出硒鼓

3

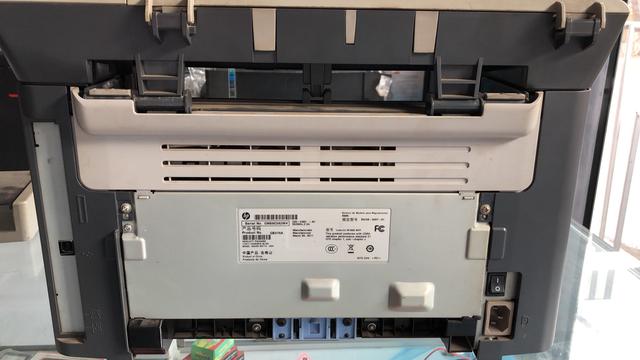

4：去下后面可见的三颗螺丝

4

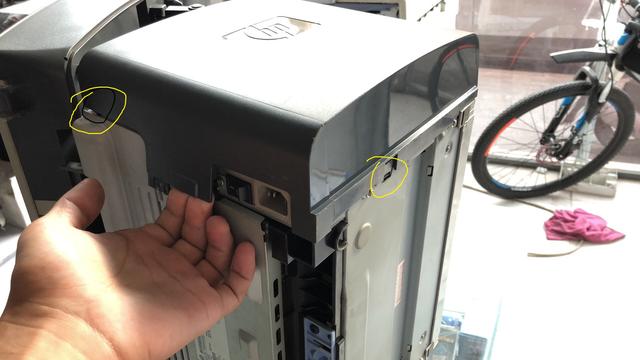

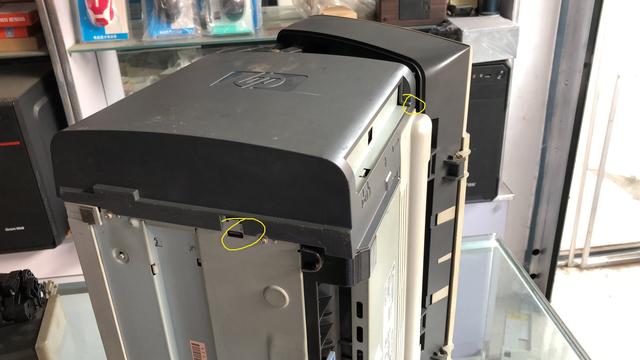

5：开始拆两边的侧盖，如图手掰开的地方向外，黄圈位置卡扣

5

5

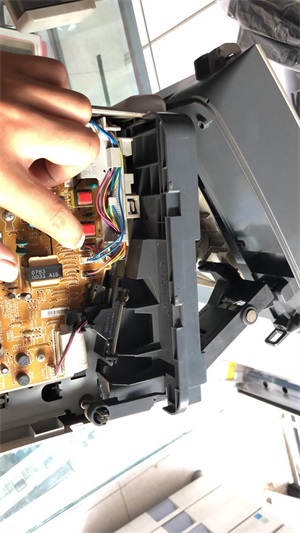

6：因为我要拆定影组件，已经打开侧盖我就提前把线路也拔掉了

6这是给定影供电和传感器的线

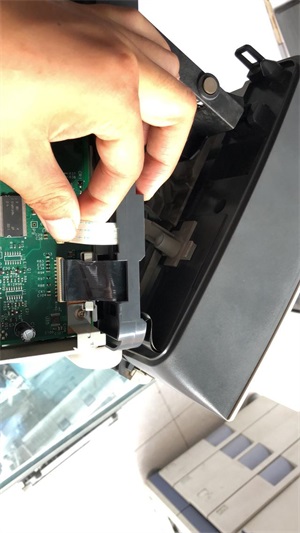

7：这是拔掉扫描器的数据和供电线

7

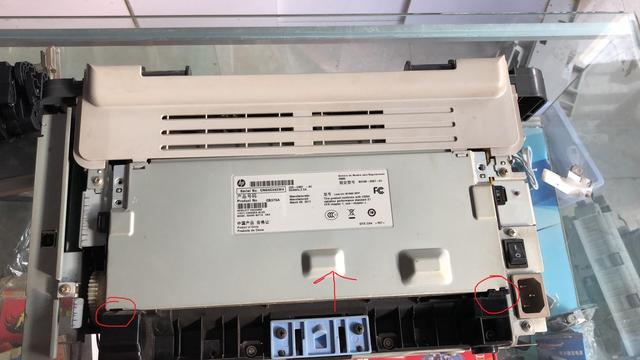

8：拆掉后挡板，两个红圈位置一字螺丝刀撬开

8

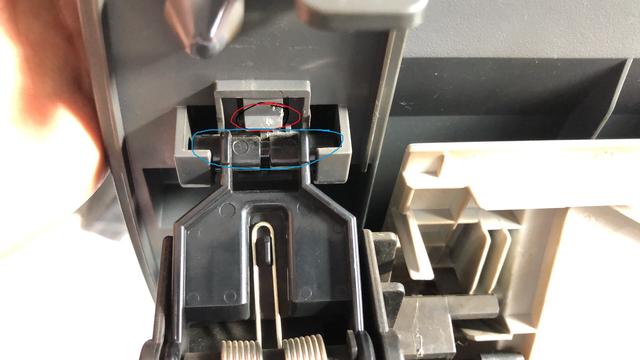

9：拆除扫描器支架，红色往里按，蓝色圈往外掰就可以拆下来，左右共两个方法一样。

9

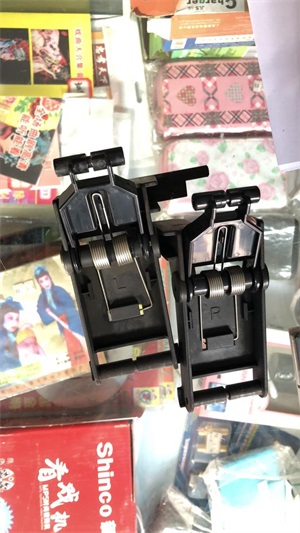

拆下来就这样10

10

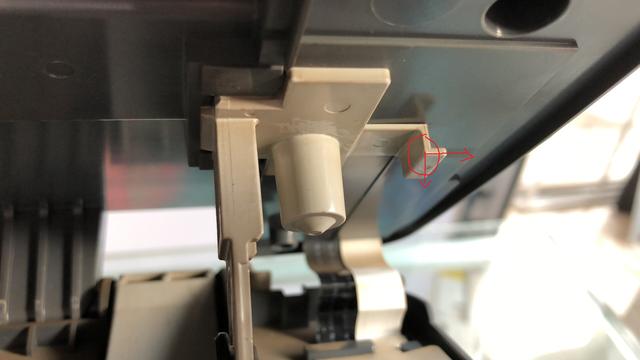

11扫描器限位支架，红圈位置往下拉同时往右拽就可以

11

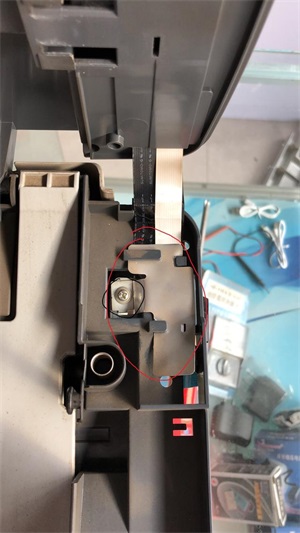

12：取下红圈位置螺丝后挡板，拉出数据线，拿出扫描器，放一边

12

13：往下掰开黑色红圈位置的挡把，拿出出纸下板

13

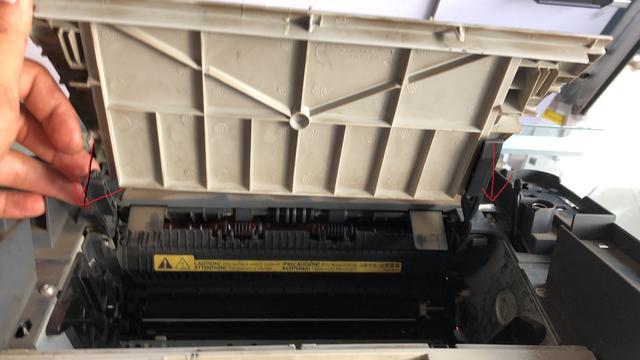

14：来到后面取下红圈位置两颗螺丝

14

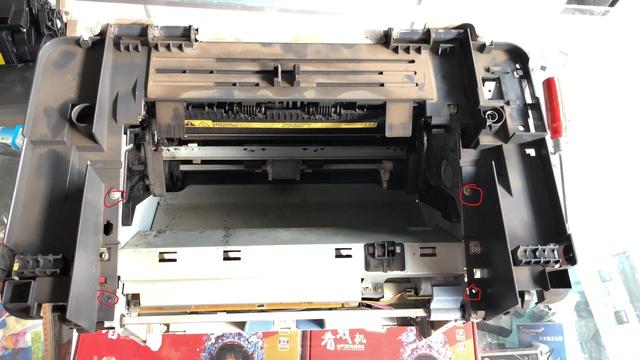

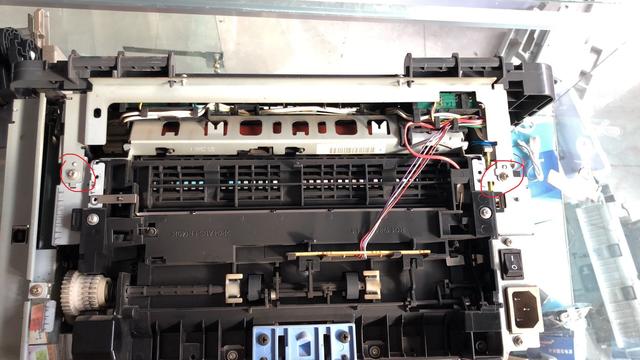

15：取下正面红圈位置4颗螺丝，向上抬拿下中支架，露出定影

15

16：把线都给拉出来

16

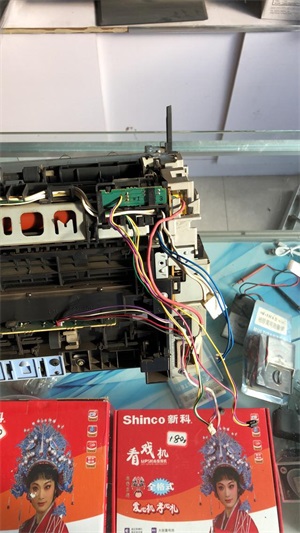

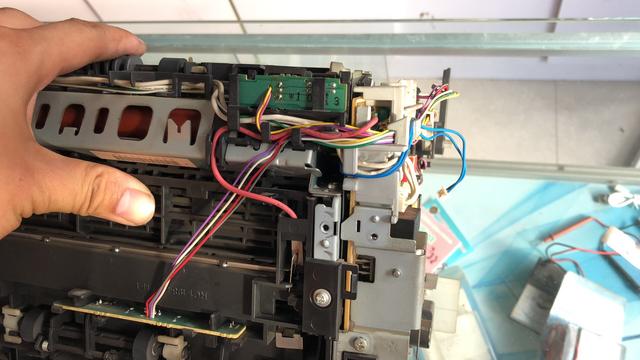

17：线拉出来后就是这样

17

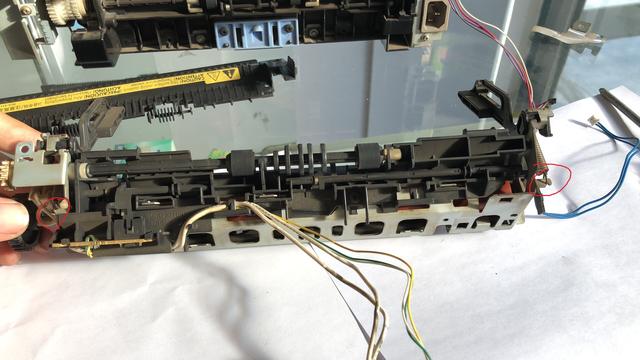

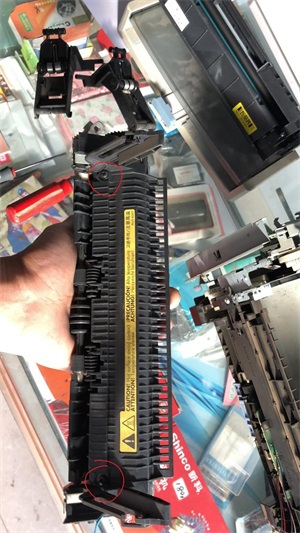

18：这个就是今天得主角 定影 ，打下红圈位置的两个螺丝，拿下黑色挡板

18

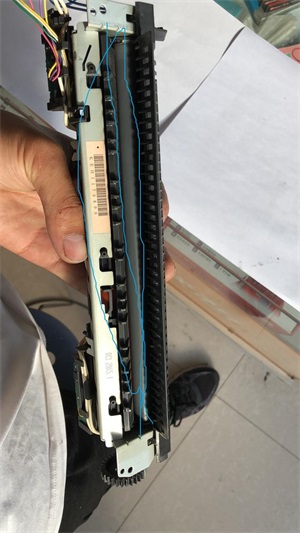

19：取下挡板后已经露出今天得中心，定影膜，蓝色圈位置

19

20：用尖嘴钳子拿下红色圈位置的两个弹簧

20

21：弹簧和上面组织去掉后露出定影膜组件，向上抬出

21

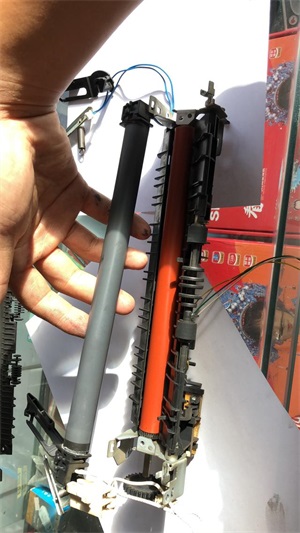

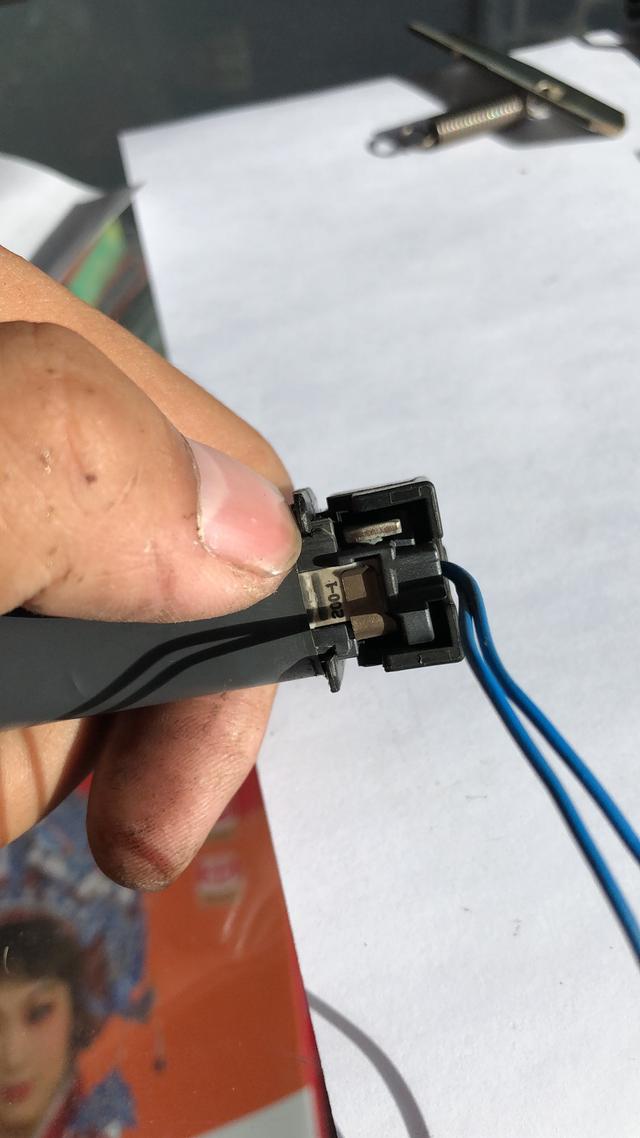

22：手指的地方有个帽子，往右拉就可以拆卸

22

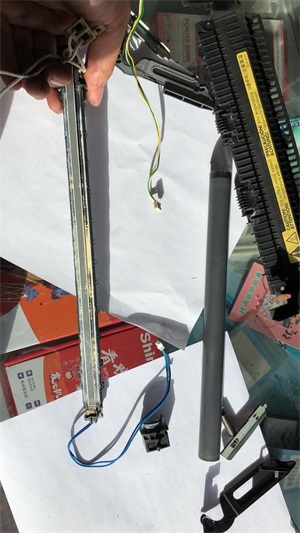

23：拆掉黑色档子后，拿出定影膜，换上新的，再倒序装回去

23

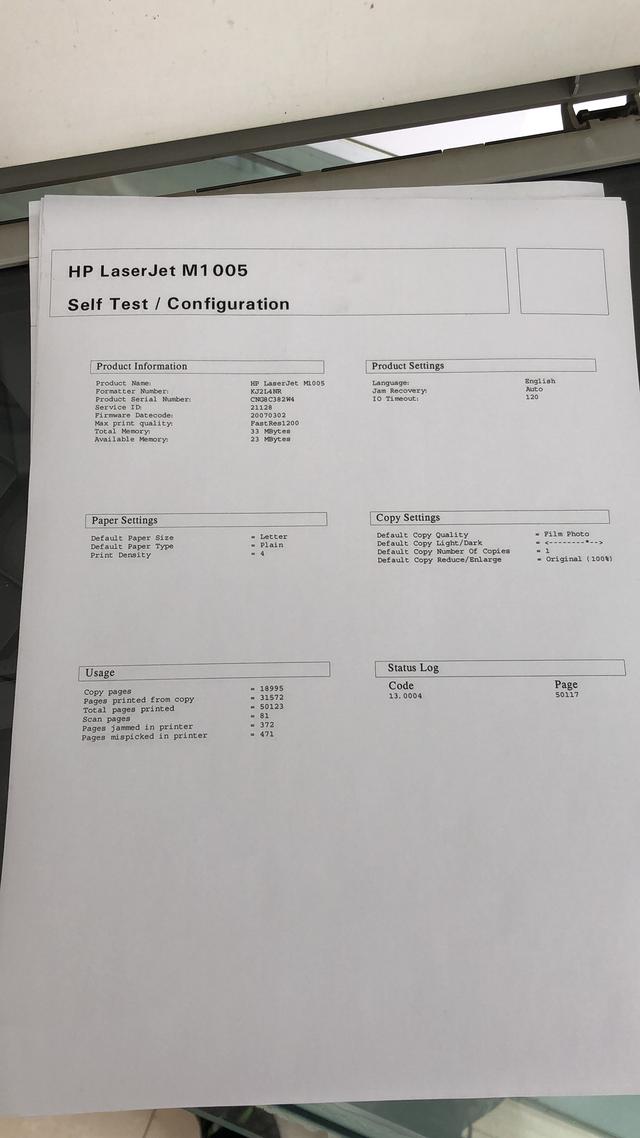

24：倒序装好后上电测试，没问题，大功告成。

24

结束：至此打印机更换定影膜操作完成。其实很简单拆拆装装，主要还是胆大心细，相信你可以的

,
